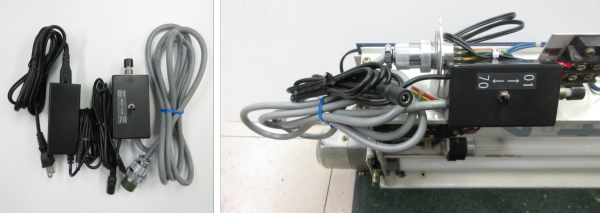

| 客車行先表示器用電源 ID-4A/4C ＰＳＵ ￥10,000- （１２系客車 １４系客車 ２４系客車 行先表示器用） 1コマ毎に進段する簡易指令器ではありません。 |
 |
| 接続使用可能な行先表示器 行先表示器形式（日本国有鉄道） |
 ←DC24Vモーター◎ ＩＤ−４Ａ（蛍光灯回路 直流２４V、１２系客車） ◎ ＩＤ−４Ｃ（蛍光灯回路 交流１００V、１４・２４系客車） モーターのカバーがアルミ製（銀色）で、直流２４Vのモーターです。 |
| 接続・操作方法 １ 行先表示器にコネクタープラグを接続するだけで、行先表示器本体の改造は不要です。 （すでに何らかの改造が加えられている場合は動作しない可能性があります。） ２ スイッチ箱の ［０１↑］ ［７０↓］スイッチで、上下の巻き取り方向を決め、 上部のスイッチを押して方向幕を動作させます。 そのままスイッチを押し続けると連続して幕が動きます。 スイッチから手を離すとその時点でモーターが止まります。 |
| １４・２４系の場合、蛍光灯の点灯には別途ＡＣ１００Ｖの電源コードの接続が必要です。 |
| １２系の場合、蛍光灯の点灯には別途ＤＣ２４Ｖの電源が必要です。 |
